一、概述
ZGWB系列高壓無功功率補償裝置主要用于三相交流3KV 、6KV 、10KV 大功率高壓電動機等感性負載的無功率就地補償和配電系統集中補償，有效提高功率因數，降低線路損耗，節省能源，穩定電壓，改善電網質量。其應用范圍極為廣泛，適用于冶金、礦山、建材、石化、機械、市政、電力等行業上。

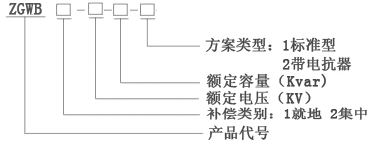

二、型號說明
三、技術特點
1、采用國外或國內優質高壓補償電容器，對3-10kV感性負載用電設備直接進行無功就地補償，有效地提高電動機功率因數（可提高到0.95以上，）節能效果明顯；
2、降低用戶無功損耗，改善電壓質量，降低線損；
3、提高變壓器負載率和電壓設備的效率；
4、采用了先進工藝生產的真空電鍍膜金屬化聚丙薄膜并聯電容器，它體積小、容量大、重量輕；
5、采用高壓噴逐式熔斷器用為短路保護，確保設備安全運行；采用開口三角形和過流、過載保護，設備運行安全可靠；
6、裝置脫離電網后，可在5分鐘將殘留電壓降至50V以下；
7、 集中補償型與主機并聯運行，同步自動投入和切除，無操作部件，使用安全，維護方便。
三、技術規格參數
|
產品規格
|
額定容量（Kvar)
|
每組容量（Kvar)
|
電容器數量
|
投切組數
|
|
ZGWB-300
|
300
|
100
|
3
|
3
|
|
ZGWB-600
|
600
|
200
|
3
|
3
|
|
ZGWB-900
|
900
|
300
|
3
|
3
|
|
ZGWB-1000
|
1000
|
334
|
3
|
3
|
|
ZGWB-1200
|
1200
|
400
|
3
|
3
|
|
ZGWB-1500
|
1500
|
500
|
3
|
3
|
四、正常工作環境條件
1、環境溫度：-40°C~+50°C；
2、空氣相對溫度：不超過90%；
3、海拔高度：不超過2000m（海拔2000m以上的可根據具體工況特殊設計）；
4、最高工作電壓：不應超過額定電壓的110% （過渡過程除外）；
5、最大工作電流：不應超過額定電流的1.3倍（過渡過程除外）；
五、訂貨須知
1、提供補償裝置的型號、電壓等級、容量以及負載設備的其它相關參數；
2、補償裝置進出線方式；
3、設備表面顏色
4、若有其它特殊要求（如增加防護等級、使用環境比較特殊，可與我公司協商訂貨）
